HOTOVO!!!
Všechny nápisy, který jsem na pneumatice chtěl mít, a na originálu jsou, se povedly i na taktické gumě 1:10.
Pod nápisem Barum je made in Czechoslovakia, emblém a nápis gumárny Půchov, 12 ply rating, špeciál taktik atd...
Guma je na fotce ještě mastná od ...

Pomalu, ale jistě... Hezká práce :o)

Jaký jsi vybral motor? Zajímá mě to kvůli parametrům, jaká síla je potřeba na rozhýbání sedminy? To není stříďák?
Pošťáci se s tím někdy vůbec nemažou, to je naprd. Na druhou stranu Číňani řeší reklamaci celkem rychle a ani nechtějí poslat vadný kus zpátky...

Povedlo se mi dokončit všechny nápisy a čárky do formy. Ještě počkám, jak dopadne ostré testování pneumatik v terénu a výroba taktiků se může rozjet naplno.

Něco málo novýho z gumárny Hanys

Zkus "Autodesk Fusion 360" má podobné rozhraní a funkce jako Invertor. Zvolíš si licenci pro modeláře a tvorbu 3D modelů pro tisk a jedeš bez poplatků, bez časového omezení.

Krásná práce, povedený model

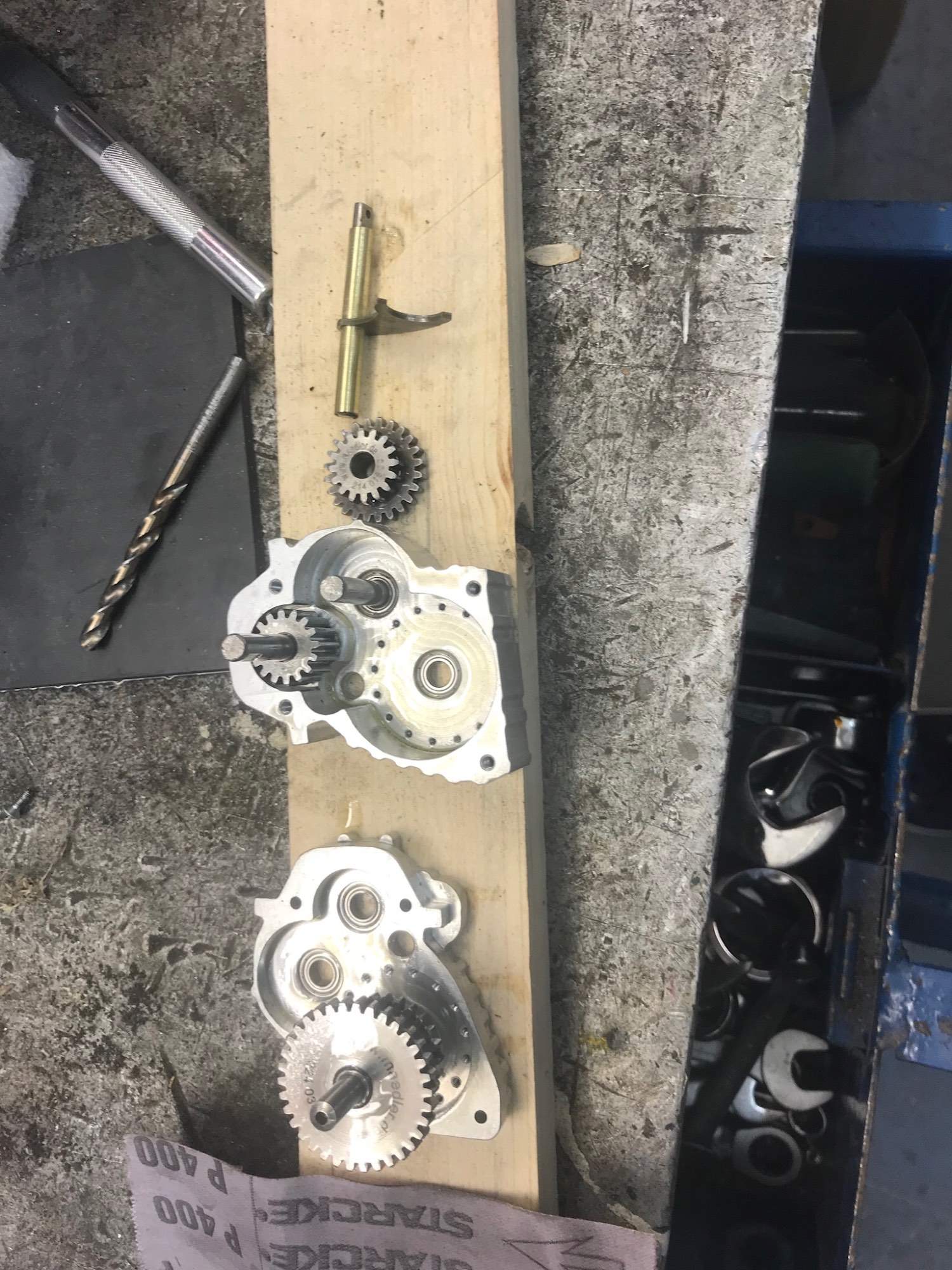

Komplet nový diferenciál je na cestě z Číny...
Prototyp úspěšně testuje Waldas už pár let.
Dif je včetně uzávěrky a po pár úpravách půjde instalovat do stávajících podvozků HANYS.
Na kreslícím prkně je nový podvozek Phoenix, který již s diferenciály počítá od začátku.

Konečně se mi podařilo sehnat pořádnou předlohu pro výrobu formy pneu. 1:1 je lepší než sto fotek Vzal sem rovnou i předlohu na jednomontážku a taky jeden balon

https://koprivnickednytechniky.webnode.cz/

Budu na akci oba dva dny. V neděli je otevřená fabrika.
Budeme mít s sebou nový diferenciál s uzávěrkou do podvozku 1:10, frézovaný podvozek přesně podle originálu a rozpracované výkresy na podvozek Phoenix.

Celou formu bych nezaplatil, proto sou jen segmenty tištěné.
Zbytek formy a jádro budou vyrobený klasicky z duralu na soustruhu :thumbup:
Bude to pak podobně jako tato forma:
Akorát ty segmenty nebudou dovnitř přišroubovaný, ale jen nasazovací se zajištěnou polohou tak, aby na sebe ...

Cena tisku je, podle mě, závislá na množství prášku, teda na celkovém objemu a váze tělesa vytištěného.
Pak je rozdíl, jestli materiál je hliník nebo nerez ocel. Poslal sem poptávku se souborem v .stp asi na 8 různých firem.
Jeden gram výtisku vychází na 47,40CZK včetně DPH. Pro představu, jeden ...

Teda Martin, je to uplna parada. Palec hore.
Díky Vlado :thumbup:


Z čeho je to tištěné?
Je to vytisknuté z hliníkové slitiny AlSi10Mg - tento materiál lze leštit, brousit, svařovat apod. Lehký, pevný a snadno obrobitelný materiál.
Ještě mi nabízeli tisk z materiálu "nerez ocel 316L" ale to ...

Segmenty formy se vzorkem jsou hotový, respektive vytištěny. Po tisku jsou vidět drobné kuličky, drsnost po tisku se pohybuje kolem Ra 8 um, po tryskání balotinou, což bylo v ceně, se drsnost vylepšila na cca Ra 4 um. Materiál hliníková slitina AlSi10Mg.
http://www.rc-trucker.com/photos/taktik/img ...

Pneumatiky budou pasovat na disky velikosti 2.2
Na fotce zkušební disk z 3D tiskárny

Díky Pepo,
kdepak, verzi 2.0 ještě čeká spousta práce, ale už tam neprší, nefouká a dá se zatopit... Ale modelařina mi chybí, tak aspoň drtím klávesnici a myš při konstruování novinek

Uzrála myšlenka znova se pustit do taktických pneumatik. Po zkušenostech s lepením Michelinek sem chtěl formu, ze které by vypadla pneumatika hotová i se vzorkem. Konvenční obrábění by šlo pomocí frézy průměr 1mm, ovšem délka pracovního procesu a s tím spojené náklady na výrobu by byly mimo ...

Michal Heky píše: 09 bře 2021 22:55 to utratíte za pružiny tisíce a pořád to není 100%

Tady je k výběru spousta pružin různých tvrdostí: http://www.webareal.cz/webareal-cz
Nebo tady p.Klouda http://www.pruziny-federn.cz/index.php udělá aj listové pero na zakázku...

DRracer píše: 09 bře 2021 17:46 Ooo, ta se chova naprosto skvostne, mas velmi pekne vyladenou tuhost pruzin

Spíš bych na tuhosti přidal. Zvolil bych stejně tuhou pružinu a dal místo jedné na každý kolo dvě.
Už při malým zhoupnutí jde podvozek na dorazy.
Líbí se mi to smykování na místě
