L574 - kolový nakladač

Hepcziiik
Expert fóra
Příspěvky: 525
Registrován: 01 pro 2009 12:32
Účastník závodů RCTT: ne
Bydliště: Lovčice, Česká republika
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od Hepcziiik » 29 zář 2013 21:10

Musíme si následovníky vychovat, jinak to nepůjde... Snažit se zasít v nich radost z práce (nemyslím teď zaměstnání), pečlivost a touhu vytvořit něco vlastníma rukama, ne jen něco hotového objednat přes internet z Číny... Nikdo jiný to za nás neudělá a snaha je to náramně těžká, neboť svodů a lákadel je mnoho...
"Výkonnost vozidla není závislá jen na počtu koní, nýbrž na stupni porozumění mezi člověkem a vozidlem" (dílenská příručka Praga V3S)
"Jedete-li s větrem v zádech, naučte se využívat jeho sílu" (příručka k obsluze Trabant 601)

tangokes
Expert fóra
Příspěvky: 610
Registrován: 13 dub 2012 11:53
Účastník závodů RCTT: ne
Bydliště: Brno

Re: L574 - kolový nakladač

Příspěvek od tangokes » 29 zář 2013 21:52

Ano,máte pravdu.Kde vzít peníze a čas? Já musím chodit do práce občas taky jedu ven na služebku, a taky se musím věnovat ženě.A pokud nemáš dílnu doma, tak je to horší.Ale stroje to sou krásné,a je to borec že to dokáže vymyslet a udělat. :yes
tangokes (Riči)
Zde můžete sledovat stavbu Tatry
http://cracken.rajce.idnes.cz/Stavba_Tatry_2

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2881
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 01 říj 2013 22:24

Tak zase k nakladači. Dnes je velký den - první funkční zkoušky hydrauliky na modelu. Než jsem se dopracoval do tohoto stavu stálo to hodně úsilí a slepých cestiček. Při prvních pokusech se mi dokonce vytrhla hadička z válce a protože to byl podle fungujících pravidel pana Marphyho ten nejhůře dostupný a těžko viditelný spoj, tak jsem si toho všiml až když vytékala zpod nakladače pořádná louže oleje. Konec konců není to první, dokonce mám i na stropě dílny stopy po oleji.
Zatím je osazen na zvedání ramene jen jeden píst, protože u druhého ještě "zasychalo" těsnění. Není to dotaženo a chce to ještě doladit.ale hlavní je, že se to hejbá.
Tady je video s prvními "krůčky"
https://picasaweb.google.com/rctrialpap ... 1228692722
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

j.p.m
Klub RC Truck Trial Praha
Příspěvky: 1669
Registrován: 15 srp 2005 21:17
Skype: Honza-p
Účastník závodů RCTT: ano
Bydliště: Obříství
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od j.p.m » 02 říj 2013 07:47

A přece se hejbe. -wink
j.p.m

tangokes
Expert fóra
Příspěvky: 610
Registrován: 13 dub 2012 11:53
Účastník závodů RCTT: ne
Bydliště: Brno

Re: L574 - kolový nakladač

Příspěvek od tangokes » 02 říj 2013 19:14

Bomba,super,nádhera,klobouk dolů přecedo. :yes
tangokes (Riči)
Zde můžete sledovat stavbu Tatry
http://cracken.rajce.idnes.cz/Stavba_Tatry_2

Uživatelský avatar
romča
Klub RC Truck Trial Praha
Příspěvky: 645
Registrován: 05 kvě 2011 18:45
Účastník závodů RCTT: ano

Re: L574 - kolový nakladač

Příspěvek od romča » 03 říj 2013 16:00

To je nová kategorie? Nebude moci a šance tento stroj překonat. VELICE poučné a hlavně pěkný. Všechno dolu nejenom klobouk.
:yes :yes :yes
Mercedes Unimog U 300 4x4 Prototyp pod LOSI
Mercedes Unimog U 300 4x4 pod LOSI
Mercedes Unimog U 500 6x6 pod LOSI
Jeep Willys-Military pod LOSI
Humvee pod CR-01
Hammer 2
http://romcaparma.rajce.idnes.cz/

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2881
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 23 led 2014 16:54

Po několika nepodařených pokusech jsem konečně rozchodil funkční rozvaděč.
Obrázek
A hned jsem si pohrál se lžíci:
https://picasaweb.google.com/rctrialpap ... 7869197314

Teď běží výrobní stroje naplno, aby vyrobily rozvaděče pro celý model. Tak snad se dočkám plně funkční hydrauliky v celém modelu.
Radost mi kazí neúspěch při testování hydromotoru v nakladači.
Obrázek
Motor se točí, ale nemá vůbec žádnou sílu. Kola jsem rukou zastavil. Tlak je 30 barů, průtok 4l/min.
Neví někdo, čím může být zapříčiněn slabí výkon motoru? Zvýšit tlak, průtok...
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Tomáš
Junior člen fóra
Příspěvky: 246
Registrován: 12 zář 2011 19:00
Účastník závodů RCTT: ne
Bydliště: Rychnov nad Kněžnou

Re: L574 - kolový nakladač

Příspěvek od Tomáš » 23 led 2014 17:25

No nevím, předem se přiznávám, že s tímhle nemám vůbec zkušenosti, ale 30 barů se mi zdá jako dostačující tlak. Ba co víc, skoro nebezpečnej... :think
Jinak pěkná prácička :yes
Rozestavěno: TATRA 813 8x8 KOLOS 1:14 => viewtopic.php?f=9&t=1200
V plánu: Transporta P50 1:14
V plánu: Stavostroj KNB 250 1:14
http://www.modelklubrk.cz

Uživatelský avatar
Jozef Dojčar
Expert fóra
Příspěvky: 1908
Registrován: 12 srp 2005 06:35
Účastník závodů RCTT: ne
Bydliště: Blansko

Re: L574 - kolový nakladač

Příspěvek od Jozef Dojčar » 23 led 2014 18:39

Tohle je úplně jiná modelařina než truck trial- vyšší dívčí. Na to už musí jeden něco umět. Pěkná práce Aleši. Já dělám servis vysokozdvižných vozíků a u některých máme taky hydromotory. Pracují při tlaku kolem 350 Bar. Ten hydromotor máš vlastní výroby nebo se dá koupit?

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2881
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 24 led 2014 09:03

Hydromotor je kupovaný od Vivoil, tak jsem si myslel, že to bude fungovat. Obzvláště, když jsem si procházel jejich diagramy vstupních a výstupních parametrů.
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2881
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 19 úno 2014 01:03

Tak zase malý pokrok ve velkém modelu. Dokončil jsem dvojici pístů pro zatáčení. Vnitřní průměr 18 mm, zvih omezen distančními vložkami na 50 mm (to je tak, když si to špatně naměříte). Když jsem je prvně testoval, tak jsem válec chtěl udržet rukou. Omyl, ani jsem ho nezpomal. Výpočtem jsem si ověřil, že bych opravdu neměl šanci to udržet, při tlaku 30 barů síla něco přes 70 kg. S modelem budou zatáčet dva písty, takže nemám obavu, že bych v blatě nebo v kamení nezatočil. A tady jsou:
Obrázek
Obrázek

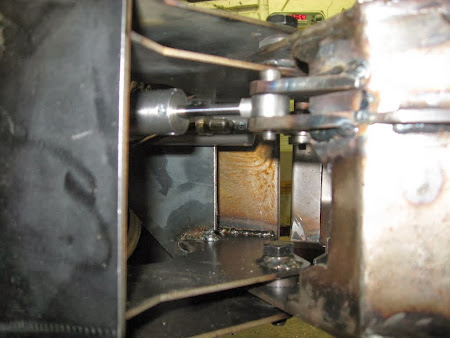

A tady jsou zabudované v modelu.
Obrázek
Obrázek

A ještě video:
https://picasaweb.google.com/rctrialpap ... 9637419794
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2881
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 12 čer 2014 22:03

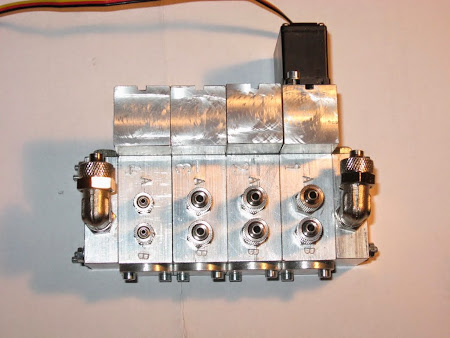

Dnes je slavný den - konečně jsem dokončil rozvaděče, se kterými jsem spokojený. Cesta k nim byla dlouhá a vyrobil jsem několik variant, které půjdou do police na památku.
Několik fotek za mnoho slov:

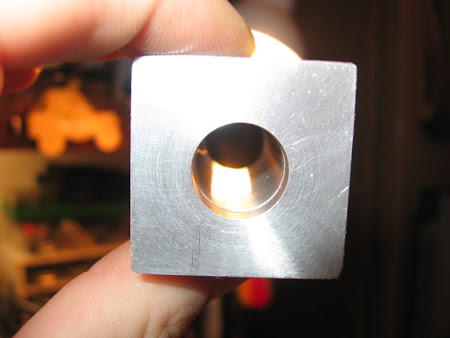

základ je přesná díra
Obrázek
a když se daří, tak hned několik kousků najednou
Obrázek
a tady je skoro hotovo
Obrázek
Obrázek
a tady je opravdu hotovo
Obrázek
Než jsem se dostal jsem, tak jsem si vymaloval dílnu olejem. Mohla za to prasklá hadička a olej při tlaku 25 barů.
Obrázek
Na závěr video v pohybu:
https://www.youtube.com/watch?v=iGkKa4BMNQc
Naposledy upravil(a) Aleš Papoušek dne 13 čer 2014 22:29, celkem upraveno 3 x.
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Tomáš
Junior člen fóra
Příspěvky: 246
Registrován: 12 zář 2011 19:00
Účastník závodů RCTT: ne
Bydliště: Rychnov nad Kněžnou

Re: L574 - kolový nakladač

Příspěvek od Tomáš » 12 čer 2014 22:10

Pěkně si hraješ, jen co je pravda :mrk . Jen to video se mi nepodařilo spustit...
Rozestavěno: TATRA 813 8x8 KOLOS 1:14 => viewtopic.php?f=9&t=1200
V plánu: Transporta P50 1:14
V plánu: Stavostroj KNB 250 1:14
http://www.modelklubrk.cz

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2881
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 12 čer 2014 22:16

už se pracuje na opravě videí...
tak snad jsou videa už funkční
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2881
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 04 říj 2014 22:43

Tak zase další pokrok, tentokrát na motoru. Osadil jsem motor servem plynu a servo na startování. Táhlo přitlačující startér má v sobě pružinu, pro případ, kdy ozubené kolo nezapadne do zubové mezery věnce na setrvačníku. Spínání startéru a chípání motoru má na starosti další servo, které je připojeno přes V-kabel k servu startování. Musím ještě dořešit odrušení motoru startéru. Jak je vidět z videa, tak při startování to hodně škube se servy. Neporadil by někdo, jaké kondenzátoru použít. Motor je speed 700 a napájení 12V.

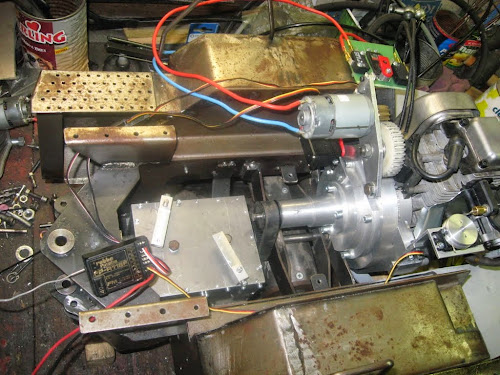

A tady pár fotek a video motoru a převodovky. Ta je zatím bez ovládacích serv, tak řadím vlastní rukou.
https://picasaweb.google.com/rctrialpap ... 4825634402

Obrázek

Obrázek

Obrázek

Obrázek
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Hanys
Expert fóra
Příspěvky: 1336
Registrován: 13 srp 2005 06:46
Účastník závodů RCTT: ne
Bydliště: Kósek na sever vod Brna
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od Hanys » 05 říj 2014 08:07

Nejsem expert na elektriku, ale vím, že p.Lamka startuje přes relé, tedy malým proudem spíná startovací proud.
Jestli není problém v tom spínači?
Pro inspiraci přikládám foto vnitřku Frantova modelu:
http://rc-tanky.com/klub/modely/lamka/t-55/t55_46.JPG
Hanys
rctruckercom@seznam.cz
http://www.rc-trucker.com
http://www.youtube.com/rctruckercom

"Není problém něco vyrobit, jen je potřeba nejdřív přijít na to jak...?"

Uživatelský avatar
romča
Klub RC Truck Trial Praha
Příspěvky: 645
Registrován: 05 kvě 2011 18:45
Účastník závodů RCTT: ano

Re: L574 - kolový nakladač

Příspěvek od romča » 05 říj 2014 08:10

Pěkná práce.
Mercedes Unimog U 300 4x4 Prototyp pod LOSI
Mercedes Unimog U 300 4x4 pod LOSI
Mercedes Unimog U 500 6x6 pod LOSI
Jeep Willys-Military pod LOSI
Humvee pod CR-01
Hammer 2
http://romcaparma.rajce.idnes.cz/

Uživatelský avatar
Mila198
Junior člen fóra
Příspěvky: 165
Registrován: 16 bře 2012 08:06
Účastník závodů RCTT: ne
Bydliště: LIBEREC
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od Mila198 » 05 říj 2014 16:06

Nejjednodušší je použít keramické, nebo tantalové kondenzátory 100k nebo-li M1, což je vlastně 0,1 mikrofaradu, a na napětí minimálně 1,5x větší, než je napájecí napětí. Mě se osvědčilo zapojení se třemi kondenzátory, jeden mezi uhlíky, a další dva od uhlíků na kostru motoru. Pokud je potom kolektor motoru vypálený, tak už nepomůže NIC!!! Někdo používá ještě tlumivky vinuté na feritových jádrech vložených do přívodů napětí.

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2881
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 27 pro 2014 11:23

Po delší době zase malý pokrok nebo spíš krok zpět. Protože jsem zjistil, že zadní kapsy, které jsem plánoval využít jako nádrže netěsní a jejich oprava by byla zdlouhavá nebo možná i nemožná, jsem se rozhodl k radikálnímu řezu. A to doslova, vzal jsem rozbrusku a rozřezal zadní část rámu. Rozhodl jsem se, že udělám do kapes nové vkládané nádrže. A než to složitě vyřezávat v celku, tak jsem to rozřezal a při následné kompletaci aspoň odstraním nepřesností, kterých jsem se dopustil při prvním sesazování.

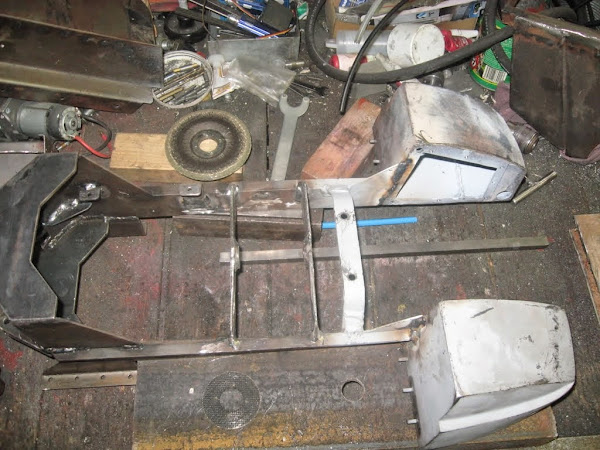

"Rozložený" rámu s motorem a nápravou:
Obrázek
Zadní kapsy s připravenými dírami pro vložené nádrže:
Obrázek

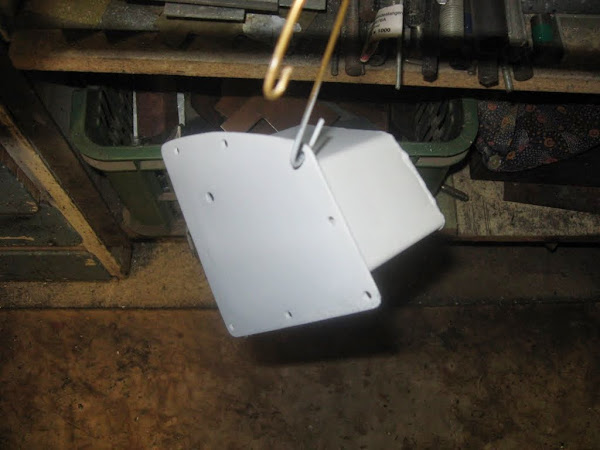

Když jsem si přepočítal objem jedné nádrže (skoro 0,5 litru), tak jsem se rozhodl, že bude vzadu stačit jedna na olej. Benzínová nádrž bude pod schůdky vpravo od kabiny, tak je i originálně.
Obrázek
Naposledy upravil(a) Aleš Papoušek dne 27 pro 2014 11:38, celkem upraveno 1 x.
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2881
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 27 pro 2014 11:29

Teď to dát zase dohromady a lépe:
Obrázek
Obrázek

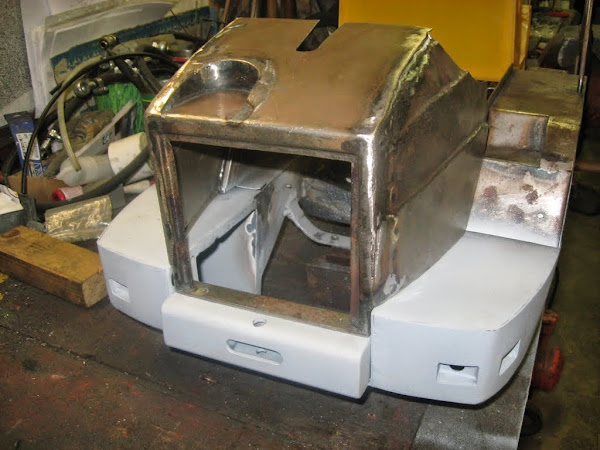

Došlo i na nový nárazník:
Obrázek
To už vypadá zase jako před opravami a úpravami:
Obrázek
Obrázek
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Odpovědět
