L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 24 bře 2013 12:15

Před nějako dobou (pár let to už bude) jsem začal stavět nakladač. Je to spíš vývoj, než stavba, tak proto tak dlouho. Budu tu postupně zveřejňovat fotky ze stavby a snad se brzy dostanu do reality. A co hlavně, v budoucnu do konečného fungujícího modelu.
Model je v měřítku 1:7, pohon je pomocí spalovacího motoru, nápravy jsou vybaveny uzávěrkami diferenciálů, hydraulika plně funkční s tlakem 25-30 barů.

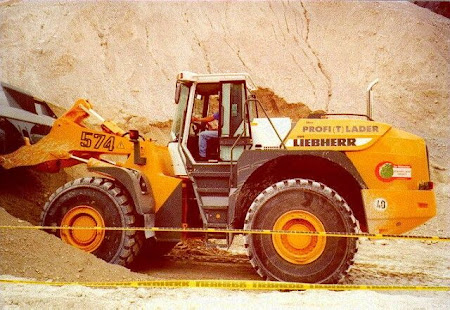

Kdo nezná nakladač L574, tak je.
Obrázek
První do čeho jsem se pustil byly nápravy (omluva za kvalitu fotek, ze začátku jsem fotil mobilem).
Obrázek
Obrázek
Pokud se pozorný divák nemůže dopočítat dílů na dvě nápravy, tak má pravdu. Objasnění nechám na někom jiném.
Obrázek

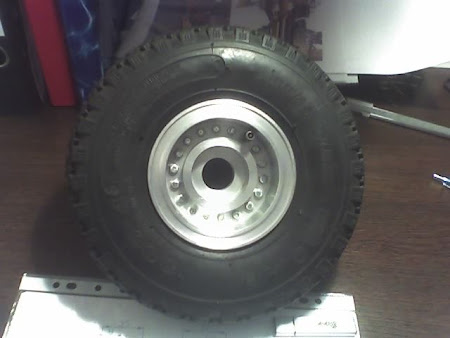

Kola jsou z rudlíku. Původně disky byly navrženy jako bezvdušové, ale moc to nefungovalo, tak jsou opatřeny dušeni.
Obrázek
Pokračování příště. To už bude základní rám. A taky doufám, že nakladač tu nebude osamocený.
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2893
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 01 dub 2013 09:00

Tak pokračování:
Základní rám jsem si nechal vyřezat vodou z 2 a 3 mm plechu. Pak jsem vařil a vařil.
Obrázek
Obrázek
Obrázek
V zadních kapsách jsou nádrže a bude zde i protizávaží z olova.
Obrázek
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

marek jk
Klub RC Truck Trial Praha
Příspěvky: 740
Registrován: 21 črc 2010 18:19
Skype: mara.126
Účastník závodů RCTT: ano
Bydliště: Louny, Česká republika

Re: L574 - kolový nakladač

Příspěvek od marek jk » 01 dub 2013 09:44

to je neskutečný, z čeho bude kabina, z laminátu ?
RCTT Fox-S3
RCTT Oshkosh- S1

http://mara126.rajce.idnes.cz/

Uživatelský avatar
Jozef Dojčar
Expert fóra
Příspěvky: 1920
Registrován: 12 srp 2005 06:35
Účastník závodů RCTT: ne
Bydliště: Blansko

Re: L574 - kolový nakladač

Příspěvek od Jozef Dojčar » 01 dub 2013 17:24

Vypadá to na promyšlenou akci. Žádná divočina, čistá práce jako vždy. Tipoval bych kovovou i kabinu když už budou na modelu i olověné závaží.

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2893
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 07 dub 2013 18:11

Pokračujeme dál - přední část
Obrázek
Obrázek
Nakladači nesmí chybět pořádná lžíce. Je svařena z plechu 2 mm silného. Oblouk na lžíci byl ohýbán podle hasičáku ve dvou.
Obrázek
Obrázek
Ramena jsou z pasoviny 8 mm silných. Nejdříve jsem je vyplálil autogenem a pak dočistil na frézce. Pak už svařit se středovou trubkou (průměr 50 mm).
Obrázek
Obrázek
A nakonec malá ochutnávka ze stavby kabiny. Základ je z laminových desek 1 mm silných. Spoje jsou vyztuženy přilaminovanou skelnou páskou. Nad zadními koly jsou vidět i blátníky. Jsou svařeny z 1 mm plechu.
Obrázek
Obrázek
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

marek jk
Klub RC Truck Trial Praha
Příspěvky: 740
Registrován: 21 črc 2010 18:19
Skype: mara.126
Účastník závodů RCTT: ano
Bydliště: Louny, Česká republika

Re: L574 - kolový nakladač

Příspěvek od marek jk » 07 dub 2013 18:28

až budeš fotit příště tak k tomu postav něco na porovnání velikost
RCTT Fox-S3
RCTT Oshkosh- S1

http://mara126.rajce.idnes.cz/

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2893
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 07 dub 2013 20:22

Zatím dávám fotky z archívu, až se dostanu do reálu, tak se polepším.
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

tangokes
Expert fóra
Příspěvky: 610
Registrován: 13 dub 2012 11:53
Účastník závodů RCTT: ne
Bydliště: Brno

Re: L574 - kolový nakladač

Příspěvek od tangokes » 07 dub 2013 21:31

ale stejně je to super,to je nádhera. :yes
tangokes (Riči)
Zde můžete sledovat stavbu Tatry
http://cracken.rajce.idnes.cz/Stavba_Tatry_2

Uživatelský avatar
jirka
Expert fóra
Příspěvky: 1068
Registrován: 09 bře 2006 00:52
Účastník závodů RCTT: ne
Bydliště: Kopřivnice, Mniší

Re: L574 - kolový nakladač

Příspěvek od jirka » 07 dub 2013 23:45

Když se podíváš na některé fotky, tak uvidíš například pilníky, nůžky na plech a podle toho to odvodíš jak je model velký.
Krásná práce
TATRA 816 LIWA 8X8 VALNÍK - 1:10 - rozpracováno

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2893
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 21 zář 2013 17:47

Aby se to trochu pohnulo, tak pár fotek z výroby kardanů. Na fotkách jsou společně pro nakladač a damper.
Obrázek
A tady jsou už složeny. Osičky v kloubech je z šetky kulatiny a čtyřky jehly z ložiska. Výsuvné spojovací hřídele jsou z 10 tyčoviny a samotný kloub je z 16 tyčoviny. Nejnáročnější na výrobu byl dvojitý kardan, který je potřeba pro dampr. Aby bylo jasno, kdo to dělal. Já je navrhl, j.p.m vyrobil polotovary a já je sesadil.
Obrázek
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2893
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 21 zář 2013 17:48

Aby se to trochu pohnulo, tak pár fotek z výroby kardanů. Na fotkách jsou společně pro nakladač a damper.
Obrázek
A tady jsou už složeny. Osičky v kloubech je z šetky kulatiny a čtyřky jehly z ložiska. Výsuvné spojovací hřídele jsou z 10 tyčoviny a samotný kloub je z 20 tyčoviny. Nejnáročnější na výrobu byl dvojitý kardan, který je potřeba pro dampr. Aby bylo jasno, kdo to dělal. Já je navrhl, j.p.m vyrobil polotovary a já je sesadil.
Obrázek
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Mila198
Junior člen fóra
Příspěvky: 165
Registrován: 16 bře 2012 08:06
Účastník závodů RCTT: ne
Bydliště: LIBEREC
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od Mila198 » 22 zář 2013 08:00

V úvodu jsi se zmínil, že pohon bude obstarávat spalovací motor. Už víš jaký, a můžeme to vědět i my ostatní?

j.p.m
Klub RC Truck Trial Praha
Příspěvky: 1684
Registrován: 15 srp 2005 21:17
Skype: Honza-p
Účastník závodů RCTT: ano
Bydliště: Obříství
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od j.p.m » 22 zář 2013 08:24

Odpovím i za Aleše, motory jsou již jasné a připravené. Jedná se o motory z křovinořezu Hecht, cca 33 ccm, startované pomocí elektromotoru.
Foto později.
j.p.m

Uživatelský avatar
Mila198
Junior člen fóra
Příspěvky: 165
Registrován: 16 bře 2012 08:06
Účastník závodů RCTT: ne
Bydliště: LIBEREC
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od Mila198 » 22 zář 2013 21:19

To jsou ale 2-takty? NE? :ne

Uživatelský avatar
Hanys
Expert fóra
Příspěvky: 1337
Registrován: 13 srp 2005 06:46
Účastník závodů RCTT: ne
Bydliště: Kósek na sever vod Brna
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od Hanys » 22 zář 2013 21:31

Hanys
rctruckercom@seznam.cz
http://www.rc-trucker.com
http://www.youtube.com/rctruckercom

"Není problém něco vyrobit, jen je potřeba nejdřív přijít na to jak...?"

Uživatelský avatar
Aleš Papoušek
Klub RC Truck Trial Praha
Příspěvky: 2893
Registrován: 12 srp 2005 09:46
Účastník závodů RCTT: ano
Bydliště: Říčany

Re: L574 - kolový nakladač

Příspěvek od Aleš Papoušek » 23 zář 2013 07:38

Přesně jak Hanys píše a trefil se i do typu. A takto to vypadá v nakladači.
Obrázek
A tady už je včetně startování. Motor Speed 700/12V. Ještě tam není servo na přiklápění motoru.
Obrázek
Obrázek
Počátek kapotáže. Klempířina není moje silná stránka, ale trochu broušení a tmelu to snad spraví.
Obrázek
legenda S2, podle data výroby
Tatra 815 4x4, Tatra 137 4x4,Tatra 813 8x8, Praga UV80 4x4,
ZIL 131 6x6, LIAZ 150.261, Unimog 1350L, ZIL 3910, URO F2, GAZ

Uživatelský avatar
Mila198
Junior člen fóra
Příspěvky: 165
Registrován: 16 bře 2012 08:06
Účastník závodů RCTT: ne
Bydliště: LIBEREC
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od Mila198 » 29 zář 2013 08:56

Ještě trochu větší blázen :yes ale krásné. Také tam skončíte?! :chuckle

[youtube]pSwAU7rK8fY&list=FLxJlu5iwzcnprRB4uu_TLvQ[/youtube]

tangokes
Expert fóra
Příspěvky: 610
Registrován: 13 dub 2012 11:53
Účastník závodů RCTT: ne
Bydliště: Brno

Re: L574 - kolový nakladač

Příspěvek od tangokes » 29 zář 2013 15:17

Tak to je teda fakt dost dobrej ,,magor" :yes :yes
tangokes (Riči)
Zde můžete sledovat stavbu Tatry
http://cracken.rajce.idnes.cz/Stavba_Tatry_2

JirkaW
Expert fóra
Příspěvky: 1369
Registrován: 16 lis 2007 22:20
Účastník závodů RCTT: ne
Bydliště: Praha, Česká republika

Re: L574 - kolový nakladač

Příspěvek od JirkaW » 29 zář 2013 20:30

Magor je v podstatě každý, kdo dělá něco neobvyklého. A je jedno co dělá. Navíc už jsem ve věku, kdy chápu, proč dělat velké věci. Na ty malé přestávám vidět. Dokážu i pochopit, že si na to vydělá. Navíc vím, že v Německu je člověk, co to má v hlavě srovnané po čtyřicítce rentiér. A to se zase spousta věcí lépe financuje. Samozřejmě se chlubí, tím co se mu povedlo, slepé cesty se nepředvádí. Ale sakra kde na to bere čas. V tý stodole je teda zaparkováno hodně hodin práce. A v dnešní době už musím myslet na to, kde pak to všechno skončí až natáhne bačkory. Ta dnešní mladá generace je úplně jiná.
JW
S2 MARO59-LOOPS Model - Kraz - Mistr Rakouska 2018
P MARO59 - Unimog
S3 MARO59-LOOPS Model - ZIL 157 - Mistr Evropy 2018
S4 MARO59-LOOPS Model - Fiat 690
S2 MARO59 - Bremach - Mistr Ostrial 2018

Uživatelský avatar
Mila198
Junior člen fóra
Příspěvky: 165
Registrován: 16 bře 2012 08:06
Účastník závodů RCTT: ne
Bydliště: LIBEREC
Kontaktovat uživatele:

Re: L574 - kolový nakladač

Příspěvek od Mila198 » 29 zář 2013 20:35

Mluvíš mi z duše Jirko! :yes
